根據(jù) EN 標準及國標相關要求?鋸片的強度檢測通常分為破壞性和非破壞檢測兩種。

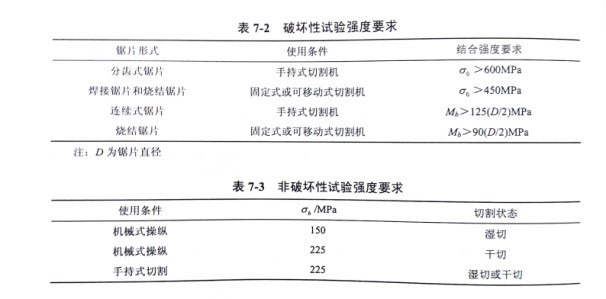

  而金剛石切割片鋸片刀頭主要包括連續(xù)齒式和分齒式兩種?它們的破壞性如表(7-2)示;非破壞性檢測即產(chǎn)品正常使用時的破壞強度，如表(7-3)所示。

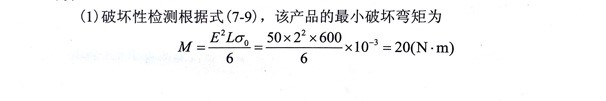

  直徑為350mm的焊接金剛石切割片的基本參數(shù)：L為50mm?E為2.0mm，刀齒長度為50mm，刀齒厚度為3.0mm。對該金剛石切割片的焊接強度進行如下的彎矩計算。

  由上述計算可以看出?當金剛石切割片在實際加工受到 20N.m 的力矩時，在刀頭與基體之間的焊接部位沒有出現(xiàn)損傷現(xiàn)象，就可以判斷該產(chǎn)品滿足要求可以正常使用。

  如果出現(xiàn)斷裂或者脫齒等缺陷?則視為設計不合格。如果缺陷出現(xiàn)在刀頭部位，則最小破壞彎矩為

  也就是說?直徑為 350mm 的金剛石切割片， 在外載荷的作用下，當斷裂陷出現(xiàn)在焊接部位時，其最小破壞彎矩不得低于 20N.m, 在刀頭部位發(fā)生斷裂最小破壞彎矩不得低于45N.m。

  綜上所述，刀頭本身的抗彎強度也是鋸片設計一項重要指標。

  通過上述的計算可以得出當金剛石切割片在實際工作環(huán)境下受到的彎矩不低于8N.m時?金剛石鋸片就可以正常使用。
